Fixations en acier inoxydable duplex 2205 : Guide technique et d’approvisionnement complet

1.Introduction

Les fixations en acier inoxydable duplex 2205 résolvent un problème que les aciers 304 et 316L ne peuvent pas résoudre : offrir une résistance élevée, une résistance à la corrosion par les chlorures et une immunité à la fissuration par corrosion sous contrainte (SCC) dans un seul boulon. Des assemblages de brides de plateformes offshore aux boulons de pression de réacteurs chimiques en passant par les éléments de structure des usines de blanchiment de pâte à papier, les nuances austénitiques standard présentent systématiquement des lacunes, manquant soit de la résistance mécanique, soit de la résistance à la piqûrement requises par ces environnements. À l’inverse, les métaux fortement alliés à base de nickel résolvent les problèmes techniques, mais leur coût est prohibitif.

L'acier inoxydable duplex 2205 est une solution standardisée conçue précisément pour répondre à ce besoin technique. Grâce à un contrôle précis de sa composition chimique, il présente une microstructure composée d'environ 50 % de ferrite et 50 % d'austénite. Cet équilibre de phases permet de combiner efficacement les performances des deux types d'acier inoxydable en un seul matériau.

Ce livre blanc est destiné aux responsables des achats de fixations, aux ingénieurs mécaniciens et aux chefs de projet techniques. Il présente de manière systématique les principes métallurgiques, les spécifications chimiques, les limites mécaniques, les meilleures pratiques de fabrication et les listes de contrôle pour l'approvisionnement en acier inoxydable 2205. Il constitue ainsi un guide technique traçable pour l'approvisionnement B2B international et la sélection des matériaux d'ingénierie.

2: 2205 Acier inoxydable duplex : définition du matériau et métallurgie

2.1 Qu'est-ce que l'acier inoxydable duplex ?

L'acier inoxydable duplex présente une microstructure où les phases ferritique (α) et austénitique (γ) coexistent dans un rapport d'environ 1:1. Cette structure biphasée unique confère au matériau la haute résistance mécanique et la bonne tenue à la corrosion sous contrainte de la ferrite, ainsi que la ténacité et la ductilité remarquables de l'austénite.

Au sein de la famille des aciers duplex, le 2205 est classé comme un acier « duplex standard », en raison de sa composition nominale de 22 % de chrome et d’environ 5 % de nickel. Il s’agit actuellement de l’acier duplex le plus utilisé et le plus standardisé au monde, souvent considéré comme la référence universelle en matière d’aciers duplex.

2.2 Désignation UNS S32205 et normes internationales

Dans le commerce international et les spécifications techniques, le numéro UNS désigné pour 2205 est S32205(Une version antérieure, la S31803, a une plage de composition chimique légèrement différente, mais la S32205 est désormais la norme dominante dans l'industrie.) La norme principale régissant ce matériau est ASTM A240 / A240M, qui détermine les paramètres techniques fondamentaux tels que la composition chimique, les propriétés mécaniques et les conditions de traitement thermique.

2.3 Pourquoi l'équilibre des phases 50/50 est important

Les performances exceptionnelles du modèle 2205 reposent sur son Équilibre de phase 50α/50γCet équilibre ne se produit pas naturellement ; il est obtenu avec précision grâce à un procédé de recuit de mise en solution spécifique. Lors de la fabrication, le matériau doit être chauffé à une température comprise entre 1900 °F et 1922 °F (1040 °C à 1080 °C) puis trempées rapidement dans l'eau pour obtenir le rapport idéal de 50/50.

Si la température de traitement est trop élevée (supérieure à 1093 °C), la teneur en ferrite augmentera fortement, réduisant considérablement la ténacité du matériau. Si l'équilibre des phases est perturbé pendant la transformation, la résistance à la corrosion et l'intégrité mécanique seront fortement dégradées. Cette réalité métallurgique impose une plage de tolérance beaucoup plus étroite pour la mise en œuvre des fixations en acier 2205 que pour les aciers austénitiques standards, exigeant ainsi un contrôle rigoureux du procédé par les fabricants.

3: 2205 Composition chimique selon la norme ASTM A240

3.1 Composition standard ASTM A240/A240M

Sous ASTM A240 / A240M, la composition chimique du composé 2205 doit respecter les limites suivantes :

Élément	Symbole	Pourcentage en poids (wt%)
Carbon	C	≤ 0.03
Silicone	Si	≤ 1.00
Manganèse	Mn	≤ 2.00
Phosphore	P	≤ 0.03
Soufre	S	≤ 0.02
Chromium	Cr	22.0 – 23.0
Nickel	Ni	4.5 – 6.5
Molybdène	Mo	3.0 – 3.5
Azote	N	0.14 – 0.20

Lors des inspections des achats, les valeurs réelles de Cr, Mo, Ni et N L'objectif principal est de contrôler ces quatre éléments clés. Tout écart par rapport à ces éléments constitue un signal d'alarme indiquant que l'équilibre des phases ou la résistance à la corrosion peuvent être compromis.

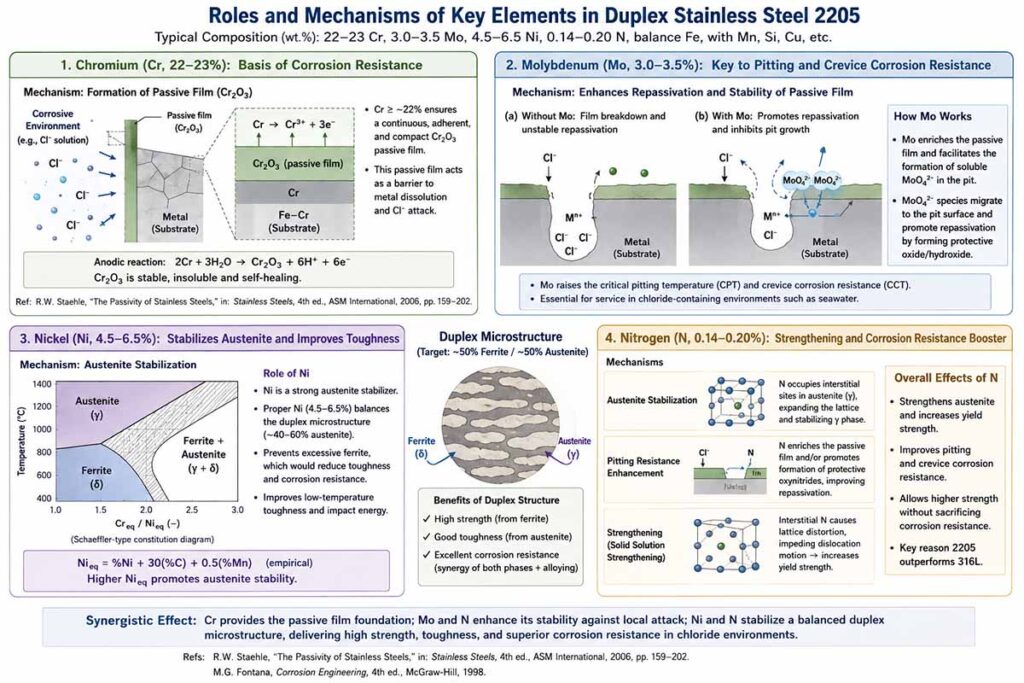

3.2 Le rôle des principaux éléments d'alliage

Chrome (Cr, 22-23%) constitue la base de la résistance à la corrosion du 2205. Elle forme une couche d'oxyde dense et passive (Cr₂O₃) en surface, qui constitue une barrière fondamentale. Le dépassement du seuil de 22 % est crucial pour que l'alliage résiste aux environnements riches en chlorures.

Molybdène (Mo, 3.0-3.5%) Il constitue une protection essentielle contre la corrosion par piqûres et la corrosion caverneuse. En milieu marin ou chloré, le molybdène accélère considérablement la repassivation du film de surface en cas de dommages localisés. Cette capacité d'auto-réparation est la principale raison des performances exceptionnelles du 2205 en ingénierie marine.

Nickel (Ni, 4.5-6.5%) Il agit principalement comme stabilisateur d'austénite. Une teneur précise en nickel garantit que l'équilibre des phases ne penche pas trop vers la ferrite, tout en conférant au matériau la ténacité nécessaire à basse température.

Azote (N, 0.14-0.20%) L'azote est l'élément déterminant qui distingue l'acier 2205 des générations précédentes d'aciers duplex. Il stabilise la phase austénitique, améliore considérablement la résistance à la corrosion par piqûres et renforce la limite d'élasticité, ce qui explique en grande partie pourquoi l'acier 2205 surpasse systématiquement l'acier 316L.

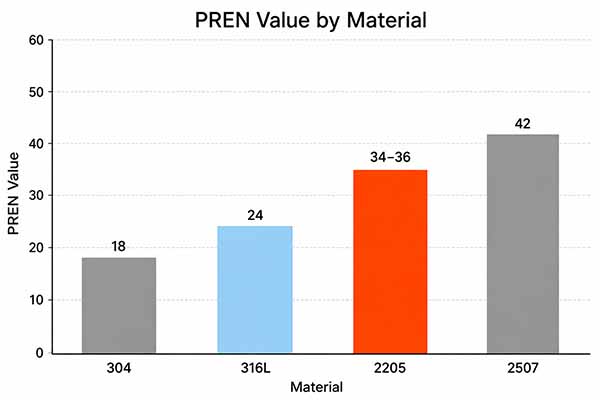

3.3 PREN : Calcul de la résistance à la corrosion par piqûres pour l'acier 2205

La communauté mondiale des ingénieurs mesure la résistance à la corrosion par piqûres d'un acier inoxydable à l'aide de son PRENLa formule de calcul est la suivante :

PREN = %Cr + 3.3 × %Mo + 16 × %N

D'après la composition médiane de 2205, son PREN se situe généralement entre 34 et 36Cette valeur est nettement supérieure à celle de acier inoxydable 316L (environ 24-26) mais inférieur au Super Duplex 2507 (environ 40-42), le positionnant clairement dans la catégorie de performance « duplex standard ».

4 : Propriétés mécaniques des fixations en acier duplex 2205

4.1 Spécifications mécaniques ASTM A240/A240M

D’après la norme ASTM A240/A240M, les propriétés mécaniques minimales pour l’acier 2205 (UNS S32205) sont :

Propriétés	Métrique	Imperial
Résistance à la traction (min)	655 MPa	95 ksi
Limite d'élasticité (min)	450 MPa	65 ksi
Allongement (en 2 pouces)	25 %	25 %
Dureté Brinell (max)	HB 293	HB 293
Dureté Rockwell (max)	HRC 31	HRC 31

4.2 La valeur technique de la haute résistance

La caractéristique mécanique remarquable du modèle 2205 est son limite d'élasticité minimale de 450 MPa—plus du double de celui des aciers austénitiques courants comme 304 et 316L (dont la pression se situe aux alentours de 205 MPa).

Pour la conception des fixations, cette caractéristique offre deux pistes d'ingénierie intéressantes :

• Réduction du poids pour une même chargeTout en conservant le même coefficient de sécurité, les ingénieurs peuvent opter pour des boulons 2205 plus petits, réduisant ainsi le poids total de la structure. Ceci est particulièrement important pour les applications où le poids est un facteur critique, comme les plateformes offshore et les navires.
• Capacité accrue pour une taille identique: En utilisant exactement les mêmes dimensions de boulons, les fixations 2205 peuvent supporter des précharges et des contraintes de travail beaucoup plus élevées, offrant une plus grande marge de sécurité pour l'ensemble de la structure.

4.3 Plage de températures de fonctionnement

La plage de températures de fonctionnement optimale pour le 2205 se situe entre -50°F et +600°F (environ -46°C à +316°C)Dans cette plage de températures, le matériau conserve sa stabilité biphasique et ses propriétés mécaniques. Si les températures descendent en dessous de -50 °F (en particulier pour les assemblages soudés), des essais de résilience à basse température rigoureux sont obligatoires, car la phase ferrite subit une transition fragile dans des conditions de températures extrêmement basses.

Il convient de souligner que l'utilisation prolongée de l'acier 2205 au-dessus de 316 °C est déconseillée. À des températures plus élevées, le matériau est très sensible à la fragilisation à 475 °C et à la précipitation de la phase sigma (σ), ce qui entraîne une chute brutale de sa ténacité.

4.4 Résistance à la fatigue-corrosion et à la fissuration sous contrainte.

L'acier 2205 excelle véritablement lorsqu'il est soumis à une combinaison de charges cycliques et de produits chimiques corrosifs. Sa limite d'élasticité élevée, associée à sa composition biphasée, lui confère les propriétés suivantes : résistance extraordinaire à la fatigue par corrosion.

Cette caractéristique est essentielle pour les équipements soumis à une double contrainte (« environnement corrosif + cycles de charge »), comme les boulons de réacteurs dans les usines chimiques, les accouplements de plateformes offshore et les pièces soumises à des contraintes cycliques dans les stations d'épuration. Alors que les boulons en acier inoxydable austénitique standard sont facilement sujets à la fissuration par corrosion sous contrainte induite par les chlorures (Cl-SCC) dans ces environnements, l'acier 2205 résiste efficacement à ce mode de défaillance typique grâce à sa matrice de ferrite.

5 : Directives de fabrication et de traitement des fixations 2205

5.1 Plage de températures de formage à chaud pour le 2205

Le formage à chaud (par exemple, le frappement à chaud, le filetage par roulage à chaud) de l'acier 2205 doit être effectué dans une plage de température strictement contrôlée. L'intervalle recommandé est de 1750 ° F à 2250 ° F (° C 954 1232 ° C), où le matériau présente une plasticité optimale.

Les fabricants doivent respecter deux limites strictes :

• Risque de limite supérieure: Dépasser 2250°F rend le 2205 sujet à la déchirure à chaud, ce qui crée des microfissures sous la tête de fixation ou à la base des filets.
• Risque de limite inférieureEn dessous de 1750 °F (954 °C), la phase austénitique peut se fracturer. De plus, sous l'effet de la baisse de température et de la déformation physique, des phases intermétalliques néfastes (comme la phase sigma) se forment rapidement, compromettant fortement la ténacité et la résistance à la corrosion.

Immédiatement après le formage à chaud, Les fixations doivent être recuites en solution à une température minimale de 1900 °F et refroidies rapidement par trempe à l'eau.Cette étape obligatoire rétablit l'équilibre des phases vital, la ténacité et les propriétés anticorrosives, et ne peut être contournée.

5.2 Considérations relatives au forgeage à froid et au roulage de filetage

L'acier 2205 se prête bien au formage à froid et supporte aisément les procédés courants tels que le frappe à froid des boulons et le roulage des filetages. Cependant, du fait de sa résistance et de sa dureté intrinsèquement supérieures, l'acier 2205 exige une force de formage nettement plus importante que l'acier austénitique standard.

Les ingénieurs doivent tenir compte de deux points clés :

• Compensation du retour élastiqueLa limite d'élasticité élevée de l'acier 2205 implique un retour élastique important après formage à froid. Les matrices d'outillage doivent donc comporter des tolérances de pliage suffisantes, faute de quoi les dimensions finales seront hors tolérance.
• Capacité d'équipement: Les machines de frappe à froid austénitiques standard peuvent manquer de puissance nécessaire lors du traitement de l'acier 2205. Les séries de production nécessitent une évaluation approfondie des limites de tonnage de la machine.

5.3 Exigences relatives au recuit de mise en solution et au traitement thermique

Le traitement thermique de l'acier 2205 ne laisse pratiquement aucune marge d'erreur. Tout traitement thermique doit être effectué à une température minimale de 1900 °F, suivi immédiatement d'une trempe rapide à l'eau..

Cette règle s'applique aussi bien au recuit de mise en solution qu'aux traitements de relaxation des contraintes. Une erreur fréquente en ingénierie consiste à tenter de relaxer l'acier 2205 à des températures conventionnelles plus basses (par exemple, de 600 °C à 700 °C) en se basant sur les principes de l'acier standard. Or, cette méthode fait directement entrer l'acier 2205 dans la zone de précipitation intermétallique, ce qui détériore considérablement ses propriétés. Le traitement thermique traditionnel à basse température pour détendre les contraintes n'est absolument pas recommandé pour les fixations 2205. Si la relaxation des contraintes est structurellement impérative, seul un recuit de mise en solution à haute température complet combiné à une trempe à l'eau doit être utilisé.

5.4 Usinabilité du 2205 par rapport au 316L

Lors de l'évaluation de l'usinabilité sur des équipements à grande vitesse, l'acier 2205 présente des vitesses d'avance et de coupe globalement équivalentes à celles de l'acier 316L. Cependant, en cas d'utilisation d'outils en carbure, Les vitesses de coupe doivent être réduites d'environ 20 % par rapport à l'acier 316L..

Cela provient de la forte tendance à l'écrouissage de l'acier 2205. Les bonnes pratiques d'usinage comprennent :

• Toujours utiliser des outils tranchants et un fluide de refroidissement généreux.
• Effectuer des coupes nettes et régulières afin d'éviter de laisser une couche durcie par le travail sur la pièce.
• Garantir une rigidité et une stabilité maximales de la machine, car les vibrations dégradent considérablement la qualité du produit fini.

5.5 Soudage duplex 2205 : Métal d’apport et notions essentielles de procédure

L'excellente soudabilité est un facteur majeur expliquant la large utilisation du 2205 dans les applications d'ingénierie.

L'objectif principal de toute procédure de soudage 2205 est clair : S’assurer que le métal d’apport et la zone affectée thermiquement (ZAT) conservent parfaitement un équilibre de phase, une résistance et une résistance à la corrosion comparables à ceux du métal de base après soudage. Cela nécessite généralement :

• Choisir le métal d'apport approprié (par exemple, ER2209, enrichi en azote pour compenser la perte d'austénite dans la ZAT).
• Limitation stricte des températures entre les passages (généralement maintenues en dessous de 150 °C).
• Surveillance stricte de l'apport de chaleur.
• Mise en œuvre d'un recuit de mise en solution après soudage, en fonction des conditions de service.

6 : Risques liés à la précipitation intermétallique et contrôle de la qualité

6.1 La zone dangereuse pour la précipitation de phase

Comme tous les aciers duplex, le 2205 présente un risque de précipitation de phases intermétalliques. Des formations indésirables (principalement les phases sigma σ et chi χ) se développent rapidement entre les phases intermétalliques. 1300 °F et 1800 °F (704 °C à 982 °C), atteignant leurs taux de précipitations les plus rapides près de 1600°F (871°C).

Une fois présentes dans la microstructure, ces phases dégradent la ténacité et la résistance à la corrosion sans aucun signe visible ; les inspections visuelles standard ne permettent pas de détecter ces dommages. Par conséquent, toute étape de fabrication exposant l’acier 2205 à cette plage de températures doit être rigoureusement évaluée et strictement contrôlée.

6.2 Normes d'essai ASTM A923

Pour vérifier la présence ou l'absence de phases intermétalliques nocives dans l'alliage 2205, le secteur de l'ingénierie au sens large s'appuie sur ASTM A923 comme protocole de test de référence. Cette norme définit trois méthodes :

• Méthode A: Tests métallographiques (servant de dépistage initial)
• Méthode B: Test de résilience Charpy (pour vérifier la ténacité)
• Méthode C: Test de corrosion par le chlorure ferrique (pour confirmer la résistance à la corrosion par piqûres)

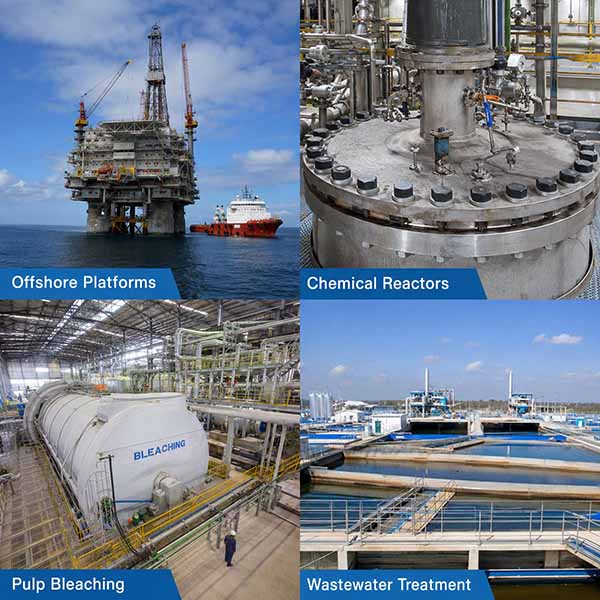

7:Principales applications des fixations en acier inoxydable duplex 2205

Ancrée dans ses caractéristiques fondamentales —haute résistance, protection contre la corrosion par piqûres due aux chlorures, immunité à la fissuration sous contrainte et résistance à la fatigue-corrosion—Les fixations 2205 ont acquis un rôle essentiel dans plusieurs secteurs exigeants :

• Industrie du pétrole et du gazBoulons à brides de plateformes offshore, raccords d'échangeurs de chaleur et éléments de tuyauterie : cet environnement met parfaitement en évidence la résistance de l'acier inoxydable 2205 face à la triple menace simultanée des chlorures, des hautes pressions et des forces cycliques.
• Industrie de transformation chimique: Fixations pour récipients sous pression, fixations pour réservoirs de stockage haute pression, brides de pipeline et boulonnage d'échangeurs de chaleur.
• Systèmes de traitement des eaux usées: Éléments de fixation structuraux essentiels immergés dans des environnements riches en chlore.
• Industrie des pâtes et papiersLes fixations utilisées dans les classificateurs, les installations de blanchiment et les systèmes de manutention des stocks sont indispensables en raison des concentrations extrêmes de chlorure générées lors des étapes de blanchiment.
• Marine et construction navale: Fixation et arrimage des citernes de cargaison marine sur les plateformes océaniques.
• Équipement de traitement des alimentsUtilisés comme connecteurs sanitaires à haute résistance dans des conditions de traitement agressives, riches en sel et en acide.
• Composants rotatifs haute résistance: Dispositifs d'arrimage pour arbres rotatifs, rouleaux de presse, pales de mélange et turbines où la fatigue à grand nombre de cycles rencontre un flux constant de fluides corrosifs.

8: 2205 Liste de contrôle pour l'approvisionnement et la réception des fixations

8.1 Contrôles obligatoires du certificat d'essai des matériaux (MTC)

Lors de l'approvisionnement en fixations 2205 à l'international, le certificat d'essai des matériaux (CEM) fait office de référence pour l'acceptation. Les acheteurs doivent vérifier scrupuleusement les paramètres suivants :

Valeurs mesurées de la composition chimique

• Examinez attentivement les quatre éléments principaux : Cr (22.0–23.0%), Mo (3.0–3.5%), Ni (4.5–6.5%) et N (0.14–0.20%).
• Confirmer que Carbon respecte le seuil de faible teneur en carbone (C ≤ 0.03%).
• Exiger des fournisseurs qu'ils fournissent des données de laboratoire entièrement traçables jusqu'au numéro de lot d'origine.

Tests de propriétés mécaniques

• Résistance à la traction ≥ 655 MPa
• Limite d'élasticité ≥ 450 MPa
• Allongement ≥ 25%
• Dureté ≤ HRC 31 / HB 293

Tests de phase intermétallique

• S'assurer que les résultats sont conformes aux paramètres de test ASTM A923.
• Pour les implémentations critiques, exigez une combinaison de tests reliant la méthode A à la méthode B ou C.

8.2 Évaluation des fournisseurs et capacité des processus

La paperasserie ne représente que la moitié du problème ; il est tout aussi primordial de valider les capacités pratiques du fournisseur sur le terrain :

• Contrôles thermiques de recuit de mise en solutionVérifiez si le fournisseur dispose réellement de mesures de contrôle stables pour des températures supérieures à 1040 °C (1900 °F). Assurez-vous également que le temps de transfert entre la grue et la zone de trempe respecte scrupuleusement les exigences de refroidissement.
• Capacité du processus d'en-tête: Vérifiez si le fournisseur utilise une machine de tonnage améliorée suffisamment robuste pour maîtriser le fil 2205 à haute résistance, et confirmez son indice de suivi pour la dégradation de la durée de vie du moule et l'expérience de retour élastique.
• Protocole de traçabilité: Évaluer si un système de suivi continu et ininterrompu des numéros de coulée des billettes brutes jusqu'aux lots finis est actif.
• Alignement avec des tiersVérifiez s'ils collaborent régulièrement avec des organismes de surveillance indépendants tels que SGS, TÜV ou Bureau Veritas. Dans le cadre des relations B2B transfrontalières, cette démarche constitue le fondement structurel de la confiance commerciale.

9 : Conclusion

Les fixations en acier inoxydable duplex 2205 sont bien plus performantes que les quincailleries standard du commerce. Conçues spécifiquement pour les environnements extrêmes, elles excellent là où se conjuguent haute résistance, corrosion généralisée et contraintes de corrosion sous contrainte. Lorsque les contraintes d'encombrement stérique sont simultanément liées à des environnements marins chlorés, des charges cycliques extrêmes et un poids statique considérable, l'acier inoxydable 2205 garantit une solution durable, conforme aux normes internationales ASTM et s'appuyant sur des chaînes d'approvisionnement mondiales fiables.

Dans le cadre des processus d'approvisionnement, la maîtrise des limites chimiques, des critères mécaniques et des spécificités de production de l'acier inoxydable 2205 constitue le principal outil pour évaluer la fiabilité des fournisseurs et prévenir les défauts opérationnels. Pour les ingénieurs mécaniciens, la compréhension des limites thermiques du matériau, des seuils stricts d'équilibre de phase et des caractéristiques précises de soudage garantit la fiabilité et la sécurité sur le terrain.

Lors des échanges avec des partenaires potentiels de la chaîne d'approvisionnement, l'intégration des exigences techniques de ce livre blanc aux dossiers de demande de devis traditionnels présente une valeur tactique considérable. Spécifier la conformité aux normes ASTM A240/A240M et ASTM A923 dans votre demande de devis permet d'éliminer immédiatement les producteurs sous-qualifiés et d'établir un référentiel de qualité clair et contraignant pour le règlement des litiges.
