Fixations en acier inoxydable 310 et 310S : Guide de composition, de performance et de sélection

1.Introduction : Pourquoi les ingénieurs privilégient les aciers 310 et 310S pour le boulonnage à haute température

Au-delà de 700 °C, la donne change. Les fixations standard en acier inoxydable 304 et 316 commencent à présenter un écaillage de la couche d'oxyde et un fluage en quelques mois seulement, obligeant les ingénieurs à rechercher une véritable alternative résistante à la chaleur. C'est précisément là que les nuances 310 et 310S entrent en jeu – et que la plupart des équipes d'approvisionnement ont besoin de savoir laquelle correspond le mieux à leurs besoins.

Dans les fours industriels, les unités de craquage d'éthylène et les chambres de combustion fonctionnant à plus de 700 °C, la sélection des aciers est rapidement restreinte. Les nuances 310 et 310S sont presque toujours retenues. Appartenant à la même famille d'alliages, elles partagent un objectif commun : offrir un équilibre optimal entre résistance à l'oxydation à haute température et résistance mécanique modérée à haute température.

2. Composition chimique : un squelette, deux limites de carbone

Si l'on compare les aciers 310 et 310S, on constate qu'ils partagent la même structure d'alliage. Seul le carbone est strictement réglementé. Bien que cette différence ne porte que sur quelques décimales, elle redéfinit considérablement les limites d'utilisation du matériau à haute température.

2.1 Le rôle technique du squelette à haute teneur en Cr/Ni (24–26 % Cr, 19–22 % Ni)

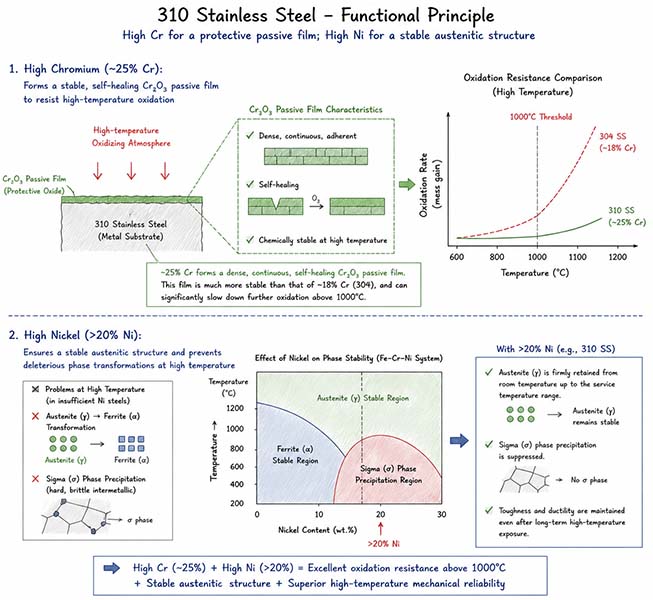

La teneur en chrome est portée à environ 25 % pour former un film passif dense, continu et auto-réparateur (Cr₂O₃).— une couche protectrice qui isole le métal de base des milieux corrosifs. Ce film passif est beaucoup plus résistant que la couche d'oxyde de fixations en acier inoxydable 304 (qui ne contient que 18 % de chrome) et peut considérablement retarder l'oxydation du métal de base. Une fois le seuil de 1 000 °C franchi, c'est cette couche riche en chrome qui détermine la résistance de la fixation.

Augmenter la teneur en nickel au-delà de 20 % résout un autre problème majeur : la stabilité des phases structurales. Pour les fixations exposées à de fortes chaleurs, si la structure interne se transforme d’austénite en ferrite, ou si elle précipite la phase sigma fragile (un composé intermétallique qui rend les métaux exposés à de hautes températures extrêmement cassants), la ténacité chute brutalement. Une forte teneur en nickel stabilise fermement la structure austénitique, garantissant ainsi la stabilité du métal depuis les conditions ambiantes jusqu’à ses limites thermiques extrêmes.

2.2 La logique de conception derrière les différences de carbone (310 ≤0.25 % vs 310S ≤0.08 %)

Le carbone est une arme à double tranchant. Dans l'acier inoxydable 310, une teneur élevée en carbone confère une résistance au fluage supérieure (la capacité d'un matériau à résister à une déformation lente sous contrainte thermique prolongée). Pour mieux comprendre : les particules de carbure finement dispersées agissent comme des goupilles microscopiques, créant un « effet de blocage » qui empêche les atomes de métal de glisser les uns sur les autres sous l'effet de la chaleur intense. À l'échelle macroscopique, cela empêche les boulons de s'allonger ou de se desserrer progressivement.

Cependant, si le matériau reste dans la plage de températures de sensibilisation (425–870 °C) pendant une période prolongée, ce phénomène se retourne contre lui. Le carbone se lie au chrome pour former des carbures de Cr₂₃C₆ qui s'accumulent aux joints de grains. Par conséquent, le chrome, initialement destiné à lutter contre la corrosion, est localement détourné, créant ainsi une « zone appauvrie en chrome ». Privées de leur film protecteur, ces joints de grains deviennent des cibles privilégiées pour les attaques corrosives, un phénomène connu sous le nom de corrosion intergranulaire.

En limitant la teneur en carbone à 0.08 %, l'acier 310S s'attaque à la cause première de la précipitation des carbures. Sans excès de carbone, le chrome reste intact aux joints de grains. Le compromis est une légère diminution de la résistance au fluage à haute température, mais l'avantage est une excellente soudabilité et une résistance à la corrosion à long terme. C'est ce que signifie le suffixe « S » : il ne s'agit pas d'un matériau entièrement nouveau, mais simplement de la version à faible sensibilisation de l'acier 310.

3. Propriétés physiques et mécaniques de base

À température ambiante, les aciers 310 et 310S présentent des caractéristiques mécaniques pratiquement identiques. Leurs véritables différences apparaissent lors d'une exposition thermique prolongée, et non sur leurs fiches de tests d'usine initiales.

Voici un détail souvent négligé par les services d'approvisionnement : le coefficient de dilatation thermique des aciers inoxydables de la famille 310 est nettement supérieur à celui de l'acier au carbone et de l'acier inoxydable ferritique. Lors de leur utilisation pour des assemblages à brides multi-matériaux, les cycles thermiques induisent une variation de précharge non négligeable (la force de serrage se modifiant sous l'effet des dilatations et contractions répétées du boulon). Les ingénieurs doivent impérativement en tenir compte dans le calcul du couple dès la phase de conception.

4. Service à haute température : la valeur fondamentale de la gamme 310

4.1 Résistance à l'oxydation en fonction des températures extrêmes (continues/intermittentes)

En fonctionnement continu, l'acier 310/310S supporte sans problème des températures allant jusqu'à environ 1150 °C. En fonctionnement intermittent, cette limite est temporairement réduite à environ 1035 °C. Paradoxalement, le chauffage intermittent est plus agressif pour le matériau. Les cycles constants de chauffage et de refroidissement provoquent une dilatation et une contraction thermiques, engendrant des cycles de fissuration et d'écaillage de la couche d'oxyde (détachement complet), ce qui accélère la dégradation du métal de base.

Nous avons reçu un témoignage d'un client ayant installé des boulons 310S sur la charnière de la porte de son four, soumise à deux cycles complets de chauffage/refroidissement quotidiens. En trois ans, un important décollement de la calamine est apparu. Il ne s'agissait pas d'un défaut du matériau ; les conditions d'utilisation avaient simplement dépassé les limites d'une oxydation intermittente extrême.

4.2 Résistance à la sulfuration et à la carburation

Dans les gaz d'échappement riches en soufre et les atmosphères modérément carburantes, la forte teneur en nickel des aciers inoxydables de la famille 310 présente un paradoxe subtil. D'une part, le nickel renforce la résistance à la carburation (en empêchant les atomes de carbone destructeurs de pénétrer dans le métal), ce qui confère à ces nuances une grande robustesse à proximité des fours de craquage d'éthylène et des unités d'hydrotraitement. Cependant, dans les atmosphères fortement réductrices et riches en soufre, cette forte teneur en nickel devient un inconvénient. Le nickel réagit avec le soufre pour former une phase eutectique Ni-S à bas point de fusion qui se ramollit aux alentours de 600 °C, accélérant ainsi la défaillance des composants. Il convient également de noter que les aciers 310/310S ne contiennent pas de molybdène, ce qui signifie que leur résistance à la corrosion par piqûres et à la corrosion sous contrainte par les chlorures est nettement inférieure à celle de l'acier 316 – un point critique pour les fixations exposées à des environnements humides chlorés. Ce composé à bas point de fusion se ramollit à seulement 600 °C, accélérant activement la défaillance.

Au lieu de considérer par défaut que « haute température = 310 °C », nous vous recommandons vivement de fournir la composition exacte des gaz à vos ingénieurs matériaux lors de la demande de devis si vos fixations sont destinées à un environnement de gaz de combustion riches en soufre. En service modérément corrosif mais à basse température, Fixations en acier inoxydable 316 or boulons duplex 2205 offrent souvent un meilleur rapport coût-performance que le surdimensionnement du 310S.

4.3 Applications cryogéniques : un aspect souvent négligé

De nombreux acheteurs limitent l'acier inoxydable 310S aux seules applications thermiques. Pourtant, il excelle également aux températures extrêmes. Sa structure entièrement austénitique lui confère une excellente ténacité, même dans l'azote liquide (-196 °C), et sa perméabilité magnétique est extrêmement faible. Il constitue ainsi un candidat idéal pour les applications nécessitant une plage de températures cryogéniques et une interférence magnétique minimale.

5. Principales différences : comment le carbone redéfinit les trajectoires d’ingénierie des 310 et 310S

5.1 Sensibilisation et risque de corrosion intergranulaire

Si vos fixations fonctionnent dans la plage de températures de 425 à 870 °C (comme les grilles de fours de traitement thermique ou les boulons de concasseurs à percussion) pendant de longues périodes, la haute teneur en carbone de l'acier 310 entraînera une précipitation inexorable de carbures aux joints de grains. Lorsque ces boulons sont ensuite retirés et soumis à un test de corrosion intergranulaire normalisé tel que… Norme ASTM A262, pratique A ou ELe réseau de carbures le long des joints de grains devient clairement visible lors d'un examen métallographique, apparaissant souvent sous forme de sillons continus révélés par l'attaque chimique et cartographiant la structure granulaire. Au microscope métallographique, on observe des sillons de corrosion sinueux qui dessinent les joints de grains.

L'acier inoxydable 310S, à faible teneur en carbone, réduit considérablement la sensibilisation. Dans des conditions d'utilisation identiques, ses joints de grains restent relativement stables pendant cinq à dix ans. C'est pourquoi la quasi-totalité des normes techniques privilégient l'acier 310S à l'acier 310 pour le soudage de composants structuraux haute température soumis à une exposition prolongée dans la zone de sensibilisation.

5.2 Soudabilité et traitement après soudage

Le soudage de l'acier inoxydable 310 est réputé pour sa complexité : la zone affectée thermiquement (ZAT) adjacente à la soudure se situe précisément dans la plage de températures de sensibilisation, ce qui rend la précipitation de carbures quasi inévitable. À moins d'effectuer immédiatement un recuit de mise en solution (réchauffage au-delà de 1040–1080 °C suivi d'une trempe à l'eau pour dissoudre les carbures dans la matrice), le joint soudé devient une véritable bombe à retardement en matière de corrosion. La réalisation de ce traitement thermique après soudage sur des structures boulonnées massives est extrêmement coûteuse.

La plage de soudage de l'acier inoxydable 310S est très tolérante. Grâce à l'utilisation de métaux d'apport E310/ER310 en atelier, par soudage SMAW ou TIG, l'acier inoxydable 310S s'affranchit généralement du traitement thermique post-soudage obligatoire, tout en répondant aisément à la plupart des exigences de service à haute température. Cet avantage opérationnel compense souvent largement la différence de prix entre les matériaux figurant sur le devis.

6. Production de fixations : Réflexions sur l'ingénierie des procédés

6.1 Fenêtres de forgeage à chaud et de formage à froid (975–1175°C)

La plage de températures idéale pour le forgeage à chaud se situe précisément entre 975 et 1175 °C. En dessous de 975 °C, la résistance à la déformation augmente fortement, ce qui entraîne une chute brutale de la durée de vie de la matrice ; au-dessus de 1175 °C, on observe un grossissement des grains (gros grains cristallins affaiblis) et une calamine excessive.

Lors du forgeage à froid, la structure austénitique à haute teneur en nickel induit un écrouissage important (phénomène de rigidification rapide du métal et de perte de plasticité lors de la déformation à froid), comparativement à l'acier inoxydable 304 standard. Pour la fabrication de boulons longs formés à froid en plusieurs étapes, un recuit d'adoucissement intermédiaire est généralement indispensable. Sur notre ligne de production, le formage de boulons hexagonaux en acier inoxydable 310S de taille supérieure à M16 impose presque systématiquement un processus en quatre étapes : forgeage à froid → recuit intermédiaire → forgeage secondaire → roulage du filetage.

6.2 Traitement de la solution et contrôles de passivation

Pour le traitement thermique final des fixations finies, un recuit de mise en solution à 1040–1080 °C suivi d'une trempe à l'eau est fortement recommandé. Le recuit de mise en solution vise à porter le matériau à une température suffisamment élevée pour dissoudre tous les carbures résiduels dans la matrice, puis à stabiliser cet état homogène par trempe à l'eau. Un refroidissement trop lent est la principale cause des défauts de contrôle qualité ; il permet au matériau de rester dans la zone de sensibilisation, ce qui dégrade de force l'acier 310S en un acier 310 sensibilisé.

Bien que la passivation de surface n'améliore pas significativement les limites de résistance à haute température de l'acier inoxydable 310/310S, elle renforce sensiblement la résistance à la corrosion à température ambiante des fixations lors du stockage, du transport et de l'installation. Nous utilisons généralement des bains de passivation à l'acide nitrique et vérifions l'intégrité de la couche de passivation par des tests au sulfate de cuivre avant expédition.

7. Guide rapide : Scénarios d’application et principes de base de la sélection

Ce guide pratique est issu de nos échanges quotidiens sur les projets. Bien qu'il ne puisse remplacer des évaluations techniques rigoureuses, il constitue un excellent outil pour la phase de demande de devis.

8. Spécifications internationales et acceptation des achats

Évitez les litiges coûteux le jour de la livraison en garantissant la conformité aux normes dès la commande. Le tableau ci-dessous répertorie les nuances 310/310S équivalentes à l'échelle mondiale. Vérifier que votre certificat d'essai des matériaux (MTC, rapport d'essais chimiques et mécaniques délivré par l'aciérie) correspond précisément aux documents de votre projet est une première étape essentielle. (Remarque : Il est conseillé de se référer aux correspondances de grades standard dans ASTM A276, JIS G4303 ou EN 10088).

Lorsque vous recevrez le MTC, nous vous recommandons de vérifier au minimum les quatre indicateurs suivants :

1. Composition chimique (Vérifier la stricte conformité des valeurs maximales et minimales pour C, Cr, Ni)
2. propriétés mécaniques à température ambiante (traction, limite d'élasticité, allongement)
3. Preuves de corrosion intergranulaire (Résultats de la norme ASTM A262, pratique A ou E)
4. Enregistrements de traitement thermique de solution (température, durée de maintien, milieu de trempe)

Dans des centaines de discussions relatives aux achats, l'écart de coût entre l'acier inoxydable 310 brut et l'acier inoxydable 310S se situe généralement à 5-10%Comparé au coût catastrophique d'un arrêt de production imprévu ou d'une reprise après panne, cet écart de prix est rarement le facteur déterminant dans les décisions de projet. Il est essentiel de vérifier que les conditions limites de votre environnement d'exploitation sont correctement décrites dans la demande de devis.

9. Foire aux questions (FAQ)
