1. Pourquoi l'acier inoxydable 316 est-il le choix par défaut pour les fixations dans les environnements hautement corrosifs ?
Si votre projet implique de l'eau de mer, des produits chimiques ou tout milieu contenant des chlorures, vous avez probablement déjà rencontré les références « A4-80 » ou « 316 » dans vos documents d'approvisionnement. Sur le marché mondial de la visserie, l'acier inoxydable 316 occupe une place de choix : c'est le matériau de prédilection pour les fixations destinées aux environnements hautement corrosifs. Plateformes offshore, brides de pipelines chimiques, équipements pharmaceutiques, façades rideaux de bâtiments côtiers — dans toutes ces applications, L'acier inoxydable 304 a atteint ses limites en matière de résistance à la corrosion.Opter pour de l'acier duplex ou des alliages de titane fait rapidement exploser votre budget d'approvisionnement. L'acier 316 offre un excellent compromis entre performance et coût.
Cet article couvre tout ce que vous devez savoir sur les fixations en acier inoxydable 316 : composition chimique, données mécaniques, correspondances internationales, considérations relatives au processus de fabrication et méthodes de vérification des matériaux — une référence technique complète destinée aux responsables des achats et aux ingénieurs.
2. Analyse approfondie des matériaux : Composition chimique et résistance à la corrosion de l'acier inoxydable SUS316
2.1 Le molybdène : l'élément qui distingue l'acier 316 de l'acier 304
L'acier inoxydable 316 fait partie de la famille des aciers inoxydables austénitiques, composés principalement de fer, de chrome, de nickel, de molybdène et de manganèse. La différence fondamentale avec l'acier inoxydable 304 réside dans un seul élément : le molybdène (Mo). L'acier inoxydable 304 standard contient 18 % de chrome et 8 % de nickel (on l'appelle communément « 18-8 »), tandis que l'acier inoxydable 316 contient 2 à 3 % de molybdène supplémentaires et sa teneur en nickel atteint 10 à 14 %. Ce léger ajustement confère un gain considérable en matière de résistance à la corrosion, notamment dans les environnements riches en chlorures.
2.2 Tableau de composition chimique complète (Basé sur la norme JIS G4303)
| Niveau | Carbone (C) | Manganèse (Mn) | Silicium (Si) | Phosphore (P) | Soufre (S) | Nickel (Ni) | Molybdène (Mo) | Chrome (Cr) |
|---|---|---|---|---|---|---|---|---|
| SUS316 | ≤ 0.08 | ≤ 2.00 | ≤ 1.00 | ≤ 0.045 | ≤ 0.03 | 10.00-14.00 | 2.00-3.00 | 16.00-18.00 |
Ce tableau sert de référence principale pour l'examen des certificats d'essais de matériaux (MTC) des fournisseurs.
2.3 Fonctionnement concret de chaque élément clé
Chaque élément d'alliage de l'acier inoxydable 316 a un rôle technique spécifique :

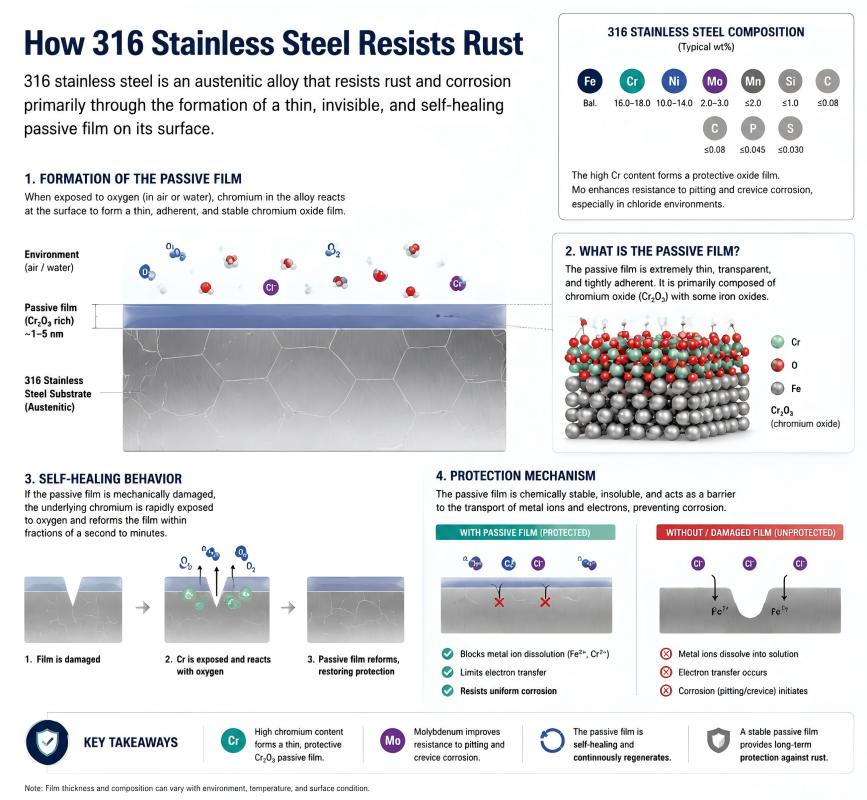

Chrome (Cr, 16–18%) La résistance à la corrosion de l'acier inoxydable est principalement due à la présence de chrome. Dès que la teneur en chrome dépasse 10.5 %, une fine couche passive d'oxyde de chrome (environ 3 à 5 nm) se forme spontanément à la surface de l'acier. Cette couche est auto-réparatrice dans des conditions normales : une simple rayure mécanique suffit, et si elle est exposée à un environnement oxygéné, elle se régénère en quelques heures.
Nickel (Ni, 10–14%) Elle stabilise la structure cristalline austénitique. La phase austénitique confère à l'acier 316 son excellente ténacité et sa ductilité, empêchant la rupture fragile à basse température observée dans les aciers ferritiques ou martensitiques. Pour la visserie, cela se traduit par une meilleure aptitude au formage à froid et une résistance aux chocs plus fiable.
Molybdène (Mo, 2–3%) Le molybdène est l'élément déterminant de l'acier inoxydable 316. Il renforce considérablement sa résistance à la corrosion par piqûres et à la corrosion caverneuse. Dans les environnements riches en chlorures, comme l'eau de mer ou les solutions chimiques salines, les ions chlorure peuvent localement perforer le film passif de chrome et créer de minuscules piqûres de corrosion. Le molybdène stabilise le film passif à ces endroits vulnérables, augmentant ainsi le seuil de concentration en chlorures nécessaire pour provoquer une rupture du film passif.
2.4 Pourquoi la teneur en carbone est-elle plafonnée à ≤ 0.08 % ?
Le carbone dans l'acier inoxydable présente un double avantage : il renforce la résistance, mais un excès de carbone favorise la formation de carbures dans la zone affectée thermiquement lors du soudage. Dans cette zone, le carbone se combine au chrome pour former du carbure de chrome (Cr₂₃C₆), éliminant ainsi le chrome des joints de grains – un processus appelé sensibilisation. Le matériau sensibilisé perd sa résistance à la corrosion à ces joints, ce qui le rend très vulnérable à la corrosion intergranulaire.
Pour les applications de fixation soudée (comme les goujons soudés) où le recuit de mise en solution après soudage n'est pas envisageable, l'acier inoxydable 316L (teneur en carbone ≤ 0.03 %) est le choix le plus judicieux. Sa très faible teneur en carbone élimine tout risque de sensibilisation, garantissant ainsi une résistance optimale à la corrosion après soudage, sans traitement thermique supplémentaire.
2.5 Comment l'acier inoxydable 316 se comporte dans les environnements chlorés
La résistance à la corrosion de l'acier inoxydable 316 peut être quantifiée à l'aide de Nombre équivalent de résistance aux piqûres (PREN):
En utilisant les valeurs typiques de l'acier inoxydable 316 : PREN ≈ 17 + 3.3 × 2.5 + 16 × 0.05 ≈ 26. L'acier inoxydable 304 ne contenant pas de molybdène, son PREN se situe généralement entre 18 et 20. Plus le PREN est élevé, meilleure est la résistance à la corrosion par piqûres. Les matériaux dont le PREN est supérieur ou égal à 25 sont généralement considérés comme adaptés à une utilisation prolongée en milieu chloré.
C’est la raison principale pour laquelle l’acier inoxydable 304 fonctionne bien à l’intérieur et dans des conditions atmosphériques générales, mais rencontre des difficultés une fois qu’il pénètre dans des environnements marins ou chimiques : son PREN n’est tout simplement pas assez élevé pour résister à une attaque soutenue d’ions chlorure.
2.6 Où 316 atteint ses limites
L'isolant 316 a ses limites. Ces conditions extrêmes peuvent le pousser au-delà de ses limites de protection :
- Solutions de chlorures à forte concentration au-dessus de 60 °C (par exemple, systèmes de circulation d'eau de mer chaude) — risque de fissuration par corrosion sous contrainte (SCC)
- Acide sulfurique à des concentrations comprises entre 15 et 85 %
- Immersion directe dans des acides réducteurs comme l'acide chlorhydrique
- Exposition prolongée à des environnements oxydants à des températures supérieures à 500 °C
Dans ces cas précis, l'acier inoxydable duplex (par exemple, le 2205), les aciers super austénitiques (par exemple, le 904L) ou les alliages à base de nickel sont plus adaptés. Cependant, pour la grande majorité des applications de fixation industrielle, le PREN de l'acier inoxydable 316 offre une marge de sécurité largement suffisante.
3. Propriétés mécaniques et paramètres physiques : les critères essentiels pour la sélection en ingénierie
3.1 Propriétés mécaniques
La résistance à la traction et la limite d'élasticité de l'acier 316 dépassent toutes deux celles de l'acier 304, c'est pourquoi l'acier 316 est le matériau standard pour les fixations de classe de propriété A4-70 et A4-80.
| Propriétés | A4-70 | A4-80 | Unité |
|---|---|---|---|
| résistance à la traction minimale | 700 | 800 | MPa |
| Limite d'élasticité minimale (décalage de 0.2 %) | 450 | 600 | MPa |
| Min. élongation | 0.4d | 0.3d | - |
La désignation « A4 » identifie le groupe de matériaux : acier inoxydable austénitique contenant du molybdène, c’est-à-dire la série 316. Le nombre qui suit représente un dixième de la résistance à la traction minimale : 70 = 700 MPa, 80 = 800 MPa. L’acier A4-80 atteint sa résistance supérieure grâce à un écrouissage, ce qui en fait le choix idéal pour les assemblages critiques soumis à des exigences de précontrainte élevées.
En pratique, l'acier A4-70 convient à la plupart des applications standard. L'acier A4-80 coûte généralement de 15 à 25 % plus cher et se justifie dans les cas où les calculs d'ingénierie exigent une précharge plus élevée ou lorsqu'il est nécessaire d'utiliser des boulons de plus petite taille pour gagner de la place.
3.2 Paramètres physiques clés
| Paramètre physique | Valeur | Unité |
|---|---|---|
| Densité | 7.98 | g / cm³ |
| Gamme de point de fusion | 1375-1450 | ° C |
| Résistivité électrique | 73.00 | μΩ·cm |
| La capacité thermique spécifique | 0.45 | J/(g·K) |
| température de recuit de la solution | 1010-1150 | ° C |
| Microstructure | Austénitique | - |
Quelques paramètres à prendre en compte en conception technique :
La conductivité thermique (environ 16.3 W/m·K, bien en dessous des ~50 W/m·K de l'acier au carbone) signifie que les fixations en acier inoxydable 316 transfèrent la chaleur plus lentement dans les brides de pipelines à haute température. Sous l'effet des cycles thermiques, cela influe sur le comportement de dilatation thermique et les tendances de relaxation des boulons.
Coefficient de dilatation thermique linéaire Le coefficient de dilatation thermique de l'acier inoxydable 316 (~16 × 10⁻⁶/°C) est supérieur à celui de l'acier au carbone (~12 × 10⁻⁶/°C). Lorsque des boulons en acier inoxydable 316 assemblent des brides en acier au carbone, les variations de température entraînent une dilatation différentielle, un phénomène dont il faut tenir compte dans les calculs de précharge.
4.316 Acier inoxydable Normes internationales : SUS316, AISI 316, 1.4401 Références croisées
Un même matériau porte différents noms selon les systèmes de normalisation. Voici comment l'acier inoxydable 316 est désigné dans les principaux systèmes :
| Système de normes | Niveau | Standard | Région |
|---|---|---|---|
| JIS Japon | SUS316 | JIS G4303 | Japon et Asie de l'Est |
| ASTM États-Unis | 316 / UNS S31600 | ASTM A276 / A276M | Amérique du Nord et monde |
| EN Europe | 1.4401 / X5CrNiMo17-12-2 | EN 10088 | Union européenne |
| GB Chine | 0Cr17Ni12Mo2 | GB / T 1220 | Chine |
L'acier inoxydable SUS316 provient de la norme japonaise JIS G4303 ; l'acier inoxydable 316 provient de la norme américaine ASTM A276. Leur composition chimique et leurs exigences en matière de propriétés mécaniques sont presque identiques et parfaitement interchangeables dans la pratique de l'ingénierie.
Selon la norme spécifique aux fixations ISO 3506, l'acier 316 appartient au groupe de matériaux « A4 ». Lorsque vous voyez « A4-80 » dans un document d'approvisionnement, cela signifie un matériau de la série 316 avec une résistance à la traction minimale de 800 MPa.
5. Considérations relatives au processus de fabrication des fixations en acier inoxydable 316
5.1 Frappe à froid vs. forgeage à chaud
L'acier inoxydable 316 s'écrouit beaucoup plus rapidement que l'acier inoxydable 304. Lors du forgeage à froid, la résistance à la déformation augmente plus vite, ce qui soumet l'outillage à des contraintes d'impact plus importantes. En production, cela se traduit par une durée de vie des matrices plus courte qu'avec l'acier inoxydable 304 et par la nécessité d'opter pour des outils en carbure de plus haute dureté.
Pour les boulons en acier inoxydable 316 de grand diamètre (supérieur à M20), les forces de formage requises pour le frappe à froid peuvent dépasser les capacités des équipements. Le forgeage à chaud (formage après chauffage à 1100–1200 °C) s'avère alors plus pratique. Un recuit de mise en solution après forgeage à chaud est indispensable pour restaurer la résistance à la corrosion ; cette étape est incontournable.
5.2 Roulage du filetage vs. Découpe
Le laminage est le procédé de filetage le plus courant dans l'industrie de la visserie. Le flux continu des grains de métal n'est pas interrompu, ce qui confère aux filetages laminés une résistance à la fatigue supérieure d'environ 25 à 30 % à la racine par rapport aux filetages coupés. Pour les fixations en acier inoxydable 316, le laminage présente un avantage supplémentaire : la couche de contrainte de compression superficielle induite par l'écrouissage à froid améliore encore la résistance à la fissuration par corrosion sous contrainte.
Cela dit, le fort écrouissage de l'acier inoxydable 316 représente un défi pour le laminage : le matériau durcit rapidement pendant le processus, accélérant l'usure des matrices. Pour les filetages à pas fin ou les exigences de tolérance serrées, l'usinage (tournage ou fraisage) offre un meilleur contrôle du processus.
5.3 Recuit de mise en solution et son effet sur les propriétés finales
Le recuit de mise en solution est une étape de traitement thermique essentielle dans la production de fixations en acier inoxydable 316. Ce procédé se déroule à une température de 1010 à 1150 °C, suivie d'une trempe rapide (généralement à l'eau). Il remplit trois objectifs :
- Il redissout les carbures précipités lors de l'écrouissage à froid dans la matrice austénitique.
- Soulage les contraintes de traitement et restaure la ductilité
- Assure une répartition uniforme du chrome, évitant ainsi un appauvrissement localisé en chrome qui compromettrait la résistance à la corrosion.
Remarque importante : l’acier inoxydable 316 ne peut être durci par traitement thermique. La résistance élevée de l’A4-80 provient exclusivement de l’écrouissage, et non d’un quelconque procédé de durcissement thermique.
6. Principaux domaines d'application et scénarios de sélection
6.1 Ingénierie maritime et installations offshore
La concentration en chlorures de l'eau de mer avoisine les 19 000 ppm, bien au-delà de la limite de résistance de l'acier inoxydable 304. Les fixations en acier inoxydable 316 sont le choix standard pour ces applications marines.
- Raccordements de brides de pipeline sur les plateformes offshore (spécifications typiques : boulons hexagonaux M16–M36, A4-70 ou A4-80)
- matériel de montage pour équipements de pont de navire
- Systèmes de refroidissement des centrales électriques côtières
- Assemblages structurels pour équipements de grues portuaires
L'acier inoxydable 316 est le matériau standard pour les pompes, les vannes et les composants de tuyauterie en contact direct avec l'eau de mer. Même dans les installations côtières où les fixations ne sont pas immergées, les embruns marins peuvent corroder les fixations en acier inoxydable 304 en quelques mois.
6.2 Systèmes de tuyauterie pour l'industrie chimique et pharmaceutique
Dans l'industrie chimique, les fixations en acier inoxydable 316 sont largement utilisées sur les brides de canalisations transportant des produits chimiques chlorés. L'acier inoxydable 316L, sa variante à faible teneur en carbone, est particulièrement prisé dans le secteur pharmaceutique, où le recuit de mise en solution après soudage n'est pas requis. L'industrie pharmaceutique impose des exigences strictes en matière d'état de surface et de pureté des matériaux, et tout traitement thermique supplémentaire introduit un risque de contamination.
Les applications typiques incluent:
- matériel de montage de l'agitateur de réacteur
- Connecteurs dans les équipements de pâte à papier
- Les fixations des équipements de teinture exposées aux solutions de teinture
6.3 Transformation des aliments et dispositifs médicaux
Les équipements de transformation alimentaire sont fréquemment nettoyés avec des désinfectants chlorés comme l'hypochlorite de sodium. Une exposition prolongée peut provoquer des piqûres sur l'acier inoxydable 304, tandis que la teneur en molybdène de l'acier inoxydable 316 offre la protection supplémentaire nécessaire. Les contenants alimentaires commerciaux en contact avec des ingrédients salés sont également parfaitement adaptés aux fixations en acier inoxydable 316.
Dans le domaine des dispositifs médicaux, l'acier inoxydable 316L est largement utilisé pour la fixation des implants et instruments chirurgicaux, grâce à son excellente biocompatibilité.
7. Comment vérifier les fixations en acier inoxydable 316 : Liste de contrôle MTC et détection des fraudes
7.1 Que vérifier sur le MTC
Lors de l'examen des certificats d'essais de matériaux, trois valeurs d'éléments sont les plus importantes :
Molybdène (Mo): L'indicateur définitif permettant de distinguer l'acier 316 de l'acier 304 est la teneur en molybdène (Mo), qui doit se situer entre 2.00 % et 3.00 %. Si le certificat de conformité indique une teneur en Mo inférieure à 2.00 %, il ne s'agit pas d'un véritable acier 316. Nous avons vu des aciers avec une teneur en Mo de seulement 0.2 % à 0.3 % étiquetés comme étant de l'acier 316 ; il s'agit en réalité d'acier 304.
Nickel (Ni) : Devrait se situer entre 10.00 et 14.00 %, soit nettement plus que les 8.00 à 10.50 % du modèle 304.
Chrome (Cr): La teneur devrait être de 16.00 à 18.00 %. Une faible teneur en chrome compromet directement l'intégrité du film passif.
7.2 Risques de fraude courants et comment les détecter
304 passé pour 316 : Le problème le plus fréquent : les deux qualités sont identiques en apparence. La méthode de test rapide sur site la plus fiable consiste à utiliser un spectromètre XRF (fluorescence X) portable, capable de mesurer la teneur en molybdène en quelques secondes.
Vérification de la traçabilité MTC : Un certificat de conformité des matériaux (CCM) crédible doit être rattaché au numéro de coulée d'origine de l'aciérie. Les acheteurs peuvent exiger des fournisseurs des copies des CCM d'origine de l'aciérie et les comparer au CCM de la fixation finie ; la concordance des numéros de coulée confirme l'authenticité de la provenance des matériaux. Pour les projets critiques en matière de sécurité (tels que les plateformes offshore ou les appareils à pression), les deux parties peuvent négocier un contrôle par échantillonnage réalisé par un tiers, avec un partage des coûts dépendant de la taille de la commande.
8. Positionnement technique et logique d'investissement des fixations en acier inoxydable 316
La limite d'application optimale des fixations en acier inoxydable 316 peut se résumer en une phrase : tout scénario d'ingénierie où l'exposition aux ions chlorure représente un risque réel et où la valeur PREN de l'acier 304 n'est pas suffisante pour fournir une marge de sécurité adéquate.
Du point de vue du retour sur investissement (ROI) :
- L'utilisation d'acier inoxydable 304 dans des environnements hautement corrosifs, dans le but de réduire les coûts d'acquisition initiaux, entraîne généralement une défaillance des fixations dans un délai de 1 à 3 ans. Les coûts de remplacement, incluant les temps d'arrêt, le démontage et la réinstallation, peuvent représenter 5 à 10 fois la différence de prix du matériau d'origine.
- Le surdimensionnement de l'acier inoxydable 316 dans les environnements intérieurs classiques représente une dépense inutile. Dans ces conditions, l'acier inoxydable 304 offre une durée de vie supérieure à 20 ans.
- La véritable valeur de l'acier inoxydable 316 réside dans son excellent rapport qualité-prix dans les environnements à corrosion moyenne à élevée — et non dans une solution universelle pour toutes les applications.
Lors du contrôle de réception, la vérification des valeurs d'analyse réelles des trois éléments principaux (molybdène, chrome et nickel) sur le certificat de conformité (MTC) est la procédure standard pour confirmer que vous avez bien obtenu un acier inoxydable de qualité 316. Pour les applications standard en intérieur et en atmosphère ambiante, Fixations en acier inoxydable 304 restent le choix le plus rentable.
