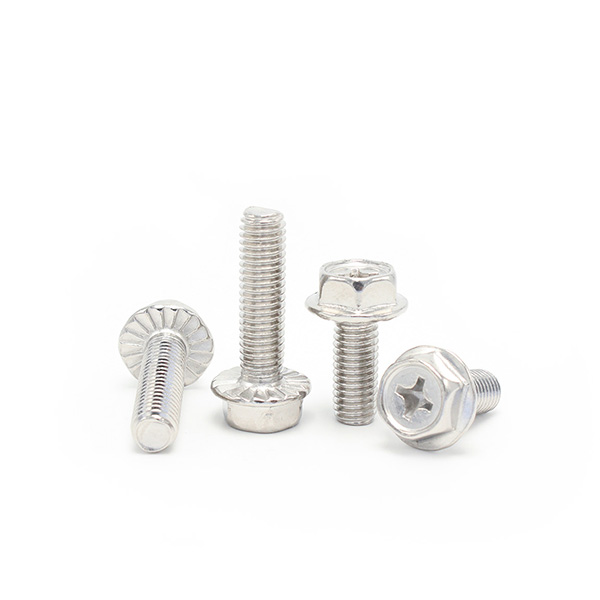

Vis à tête hexagonale concave Phillips
Ces vis sont dotées d'une tête à collet hexagonal avec une rainure transversale, combinant les avantages d'un boulon à collet hexagonal avec la commodité d'un entraînement transversal pour une fixation efficace et fiable.
Paramètres techniques du produit
| ●Matière: Acier au carbone et acier inoxydable |
| ●Traitement de surface: Galvanisé, nickelé, oxyde noir, galvanisation à chaud, Dacromet |
| ●Niveaux de résistance impériaux : 2, 5 |
| ●Diamètre du filetage impérial : #5 ~ 3/8 |
| ●Longueur du filetage impérial : 1/8 ~ 10
|
Produits Catégories
Obtenir un devis gratuit
Description du produit des vis à tête hexagonale concave Phillips
- Fonction et utilisation: Ces vis ont une tête hexagonale avec une rainure transversale pour une surface portante accrue et une résistance au desserrage, et peuvent être rapidement installées à l'aide d'un tournevis cruciforme.
- Applications : Pour les applications automobiles, mécaniques et électriques qui nécessitent une résistance aux vibrations et un assemblage facile, en particulier dans les espaces restreints avec un espace de clé limité.
- Besoins résolus : Assure une fixation sûre, améliore le transfert de couple, réduit le temps d'assemblage et répond au besoin de connexions fiables dans des environnements à fortes vibrations.
Wanhong Fasteners peut fournir une variété de tailles et de matériaux de vis à tête hexagonale concave Phillips de haute qualité pour répondre à une variété de besoins industriels.
Fiche technique des vis à tête hexagonale concave Phillips
Tableau des dimensions des vis à tête hexagonale concave Phillips : basé sur ASME/ANSI B18.6.3-Tableau 33
| (pouce) | #5 | #6 | #8 | #10 | #12 | 1/4 | 5/16 | 3/8 |
| P | 40 | 44 | 32 | 40 | 48 | 32 | 36 | 24 | 32 | 24 | 28 | 32 | 20 | 28 | 32 | 18 | 24 | 32 | 16 | 24 | 32 |
| s max | 0.188 | 0.25 | 0.25 | 0.312 | 0.312 | 0.375 | 0.5 | 0.562 |
| s min | 0.181 | 0.244 | 0.244 | 0.305 | 0.305 | 0.367 | 0.489 | 0.551 |
| et moi | 0.202 | 0.272 | 0.272 | 0.34 | 0.34 | 0.409 | 0.545 | 0.614 |
| kmax | 0.07 | 0.093 | 0.11 | 0.12 | 0.155 | 0.19 | 0.23 | 0.295 |
| k-min | 0.058 | 0.08 | 0.096 | 0.105 | 0.139 | 0.172 | 0.208 | 0.27 |
| courant continu max | 0.26 | 0.328 | 0.348 | 0.414 | 0.432 | 0.52 | 0.676 | 0.78 |
| courant continu minimum | 0.24 | 0.302 | 0.322 | 0.384 | 0.398 | 0.48 | 0.624 | 0.72 |
| h max | 0.025 | 0.025 | 0.031 | 0.031 | 0.039 | 0.05 | 0.055 | 0.063 |
| h-min | 0.015 | 0.015 | 0.019 | 0.019 | 0.022 | 0.03 | 0.035 | 0.037 |
| M | 0.105 | 0.148 | 0.168 | 0.178 | 0.247 | 0.277 | 0.358 | 0.386 |
| Non. | 1 | 2 | 2 | 2 | 3 | 3 | 4 | 4 |
| t max | 0.076 | 0.089 | 0.115 | 0.127 | 0.152 | 0.186 | 0.234 | 0.267 |
| t min | 0.058 | 0.064 | 0.09 | 0.102 | 0.127 | 0.161 | 0.219 | 0.243 |
