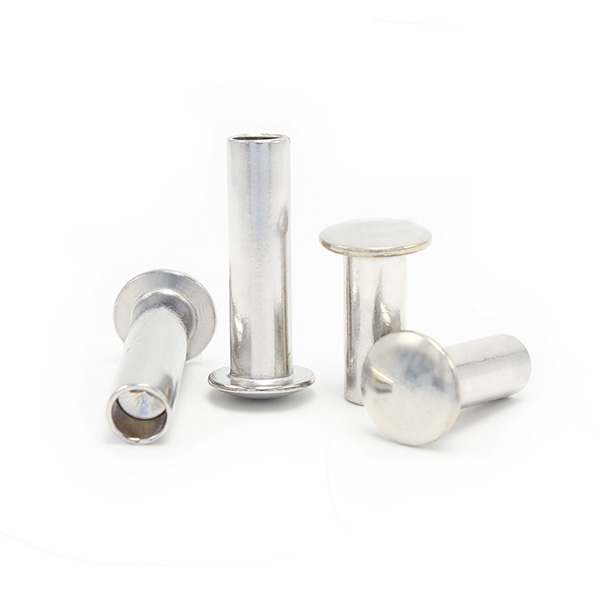

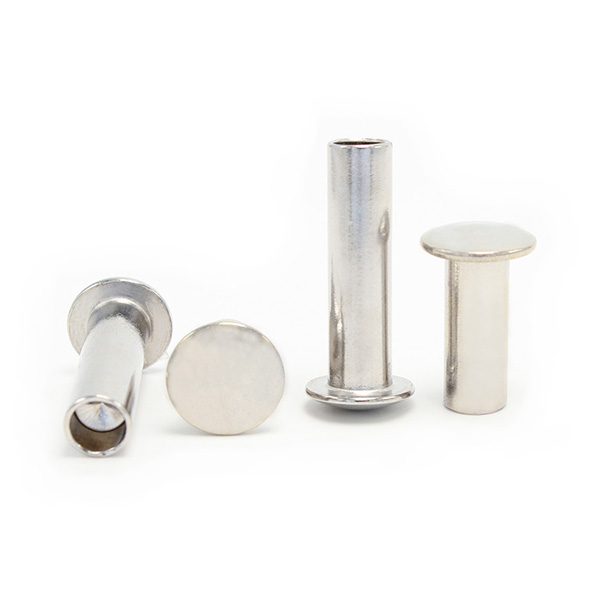

Rivets à tête cylindrique semi-tubulaire
Un rivet à tête cylindrique semi-tubulaire avec une tête large et arrondie et une tige partiellement creuse est idéal pour créer des connexions solides et permanentes dans des assemblages légers.
Paramètres techniques du produit
| ●Matière: Acier au carbone, acier inoxydable, aluminium | |
| ●Traitement de surface: Galvanisé, nickelé, oxyde noir | |
| ●Diamètre métrique : φ3 ~ φ10 | ●Diamètre impérial : #5 ~ 5/16 |
| ●Longueur métrique : 5 ~ 80
|
●Longueur impériale : 1/8 ~ 12
|
Description du produit des rivets à tête cylindrique semi-tubulaire
- Fonction et utilisation: Ces rivets unissent le matériau en déformant les extrémités creuses pour former une connexion solide et permanente. La tête cylindrique offre une plus grande surface pour une meilleure rétention.
- Applications : Couramment utilisé dans les industries de l'électronique, de l'automobile, de la quincaillerie et de l'aérospatiale pour assembler des tôles, du cuir, des plastiques et d'autres matériaux légers.
- Besoins résolus : Les rivets à tête cylindrique semi-tubulaire offrent une méthode d'assemblage efficace qui réduit le temps d'installation et garantit une connexion durable qui ne se desserre pas avec le temps.
Wanhong Fasteners propose des rivets à tête cylindrique semi-tubulaires de haute qualité dans une variété de tailles et de matériaux pour répondre à différents besoins industriels.
Fiche technique des rivets à tête cylindrique semi-tubulaire
Tableau des dimensions des rivets à tête cylindrique semi-tubulaire : basé sur la norme DIN 6791
| (mm) | φ3 | φ4 | φ5 | φ6 | φ8 | φ10 |
| d max | 3.1 | 4.1 | 5.15 | 6.15 | 8.15 | 10.2 |
| d min | 2.9 | 3.9 | 4.85 | 5.85 | 7.85 | 9.8 |
| dk max | 6 | 8 | 10 | 12 | 16 | 20 |
| dk-min | 5.7 | 7.42 | 9.42 | 11.3 | 15.3 | 18.7 |
| j2 min | 2.87 | 3.87 | 4.82 | 5.82 | 6.82 | 9.4 |
| d1 max | 2.04 | 2.84 | 3.68 | 4.38 | 6.18 | 7.82 |
| j1 min | 1.9 | 2.7 | 3.5 | 4.2 | 6 | 7.6 |
| un maximum | 1.5 | 2 | 2.5 | 3 | 4 | 5 |
| kmax | 1.425 | 1.925 | 2.325 | 2.725 | 3.65 | 4.55 |
| k-min | 1.175 | 1.675 | 2.075 | 2.475 | 3.35 | 4.25 |
| r max | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 | 0.5 |
| t max | 3.5 | 4.5 | 5.5 | 7 | 8.5 | 10.5 |
| t min | 3 | 4 | 5 | 6.5 | 8 | 10 |
Tableau des dimensions des rivets à tête cylindrique semi-tubulaire : basé sur la norme ASME/ANSI B18.7-Tableau 1
| (pouce) | #5 | #6 | #10 | #12 | 1/4 | 5/16 |
| d max | 0.123 | 0.146 | 0.188 | 0.217 | 0.252 | 0.31 |
| d min | 0.118 | 0.141 | 0.182 | 0.21 | 0.244 | 0.302 |
| dk max | 0.223 | 0.239 | 0.318 | 0.444 | 0.507 | 0.57 |
| dk-min | 0.213 | 0.229 | 0.306 | 0.43 | 0.493 | 0.554 |
| kmax | 0.038 | 0.045 | 0.065 | 0.075 | 0.085 | 0.1 |
| k-min | 0.03 | 0.035 | 0.055 | 0.061 | 0.071 | 0.086 |
| d1 max | 0.095 | 0.112 | 0.145 | 0.166 | 0.191 | 0.235 |
| j1 min | 0.091 | 0.106 | 0.139 | 0.158 | 0.181 | 0.225 |
| t min | 0.082 | 0.104 | 0.135 | 0.151 | 0.183 | 0.214 |
| r max | 0.016 | 0.02 | 0.025 | 0.025 | 0.03 | 0.03 |
