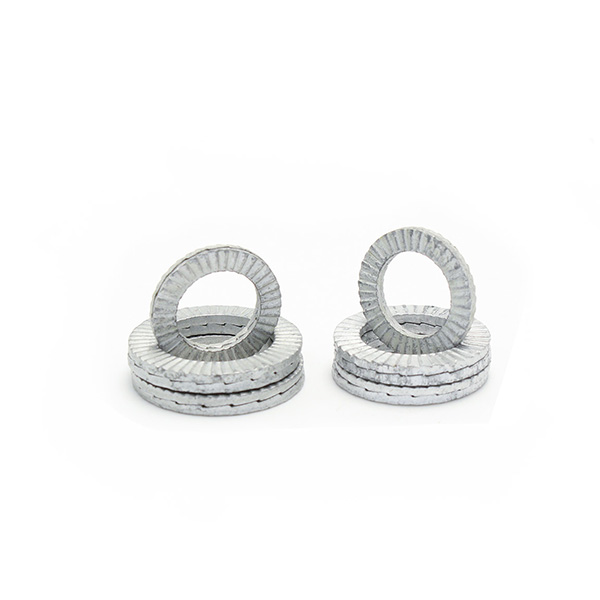

Rondelles autobloquantes à deux plis
Rondelles autobloquantes doubles comportant une paire de rondelles dentelées qui s'emboîtent pour empêcher le desserrage des boulons sous l'effet des vibrations, garantissant ainsi une fixation sûre et fiable.
Paramètres techniques du produit
| ●Matériel : Acier au carbone et acier inoxydable |
| ●Traitement de surface: Dacromet |
| ●Diamètre du joint métrique : φ3 ~ φ20
|
Description du produit des rondelles autobloquantes à deux plis
- Fonction et utilisation: Les rondelles autobloquantes sont constituées de deux rondelles avec des dentelures radiales des deux côtés, qui s'emboîtent lors du serrage pour empêcher la rotation et le desserrage des boulons sous des charges dynamiques.
- Application: Couramment utilisé dans les industries de l'automobile, du chemin de fer, des machines et de la construction où les boulons sont soumis à des vibrations et à des contraintes dynamiques.
- Besoins résolus : Ils améliorent la fiabilité des assemblages boulonnés en maintenant la charge de serrage, en réduisant la maintenance et en prévenant les accidents causés par le desserrage des fixations.
WanHong Fastener fournit des rondelles autobloquantes doubles de haute qualité dans différentes tailles et matériaux pour répondre à diverses exigences d'application.
Fiche technique des rondelles autobloquantes à double pli
Rondelles autobloquantes doubles Tableau des dimensions : basé sur DIN 25201
| (mm) | φ3 | φ3.5 | Φ4 | φ5 | Φ6 | φ8 | Φ10 | φ12 | φ14 | Φ16 | φ18 | φ20 | φ22 | φ24 |
| d max | 3.5 | 4 | 4.5 | 5.5 | 6.6 | 8.8 | 10.9 | 13.2 | 15.4 | 17.2 | 19.7 | 21.6 | 23.6 | 25.5 |
| d min | 3.3 | 3.8 | 4.3 | 5.3 | 6.3 | 8.6 | 10.5 | 12.8 | 15 | 16.8 | 19.3 | 21.2 | 23.2 | 25.1 |
| courant continu max | 7.2 | 7.8 | 7.8 | 9.2 | 11 | 13.7 | 16.8 | 19.7 | 23.2 | 25.6 | 29.2 | 30.9 | 34.7 | 39.2 |
| courant continu minimum | 6.8 | 7.4 | 7.4 | 8.8 | 10.6 | 13.3 | 16.3 | 19.3 | 22.8 | 25.2 | 28.8 | 30.5 | 34.3 | 38.8 |
| Hmax | 2.45 | 2.45 | 2.45 | 2.45 | 2.45 | 2.25 | 2.25 | 2.25 | 3.25 | 3.25 | 3.45 | 3.25 | 3.45 | 3.45 |
| H min | 1.95 | 1.95 | 1.95 | 1.95 | 1.95 | 1.75 | 1.75 | 1.75 | 2.75 | 2.75 | 2.95 | 2.75 | 2.95 | 2.95 |
